CNC Bakır Bara Delme Makinesi HQ600-SP

Ürün: CNC Bakır Bara Delme Makinesi

Seri No: HQ600-SP

Ana Fonksiyonlar

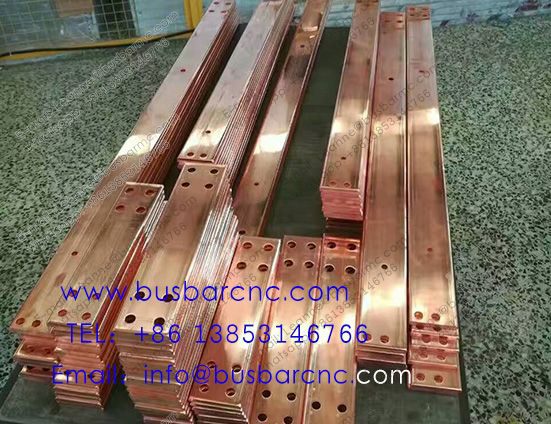

Bakır ve alüminyum bara gibi malzemeleri kesme, delme, pah kırma, kabartma (yuvarlak, kare, özel delikler ve yuva tipleri dahil) işlemleri için tasarlanmıştır.

Temel Özellikler

Yüksek ve alçak gerilim sistemleri için bakır/alüminyum bara işlemede uzmanlaşmıştır.
Yüksek verimlilik, düşük enerji tüketimi, hassasiyet, kullanım kolaylığı ve modern tasarım.
Özel işleme prensipleri ve patentli hidrolik silindir sistemi ile günlük tonlarca üretim kapasitesi sunar.
Uzun bara işlemede tek kez bağlama ile otomatik delme ve kesme yapar (manuel müdahaleye gerek yoktur).
Opsiyonel 7/8-delme ve 1-kesme kalıp seti; kabartma işlemi mevcuttur.
Atıksız kesme: Tek kollu makas tipi kesme kalıbı sayesinde artık malzeme oluşmaz.

Makine Yapısı

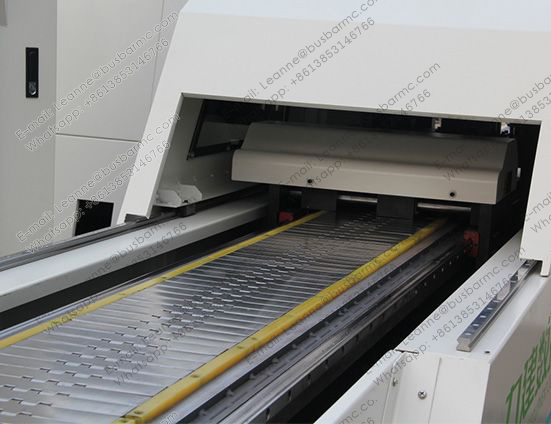

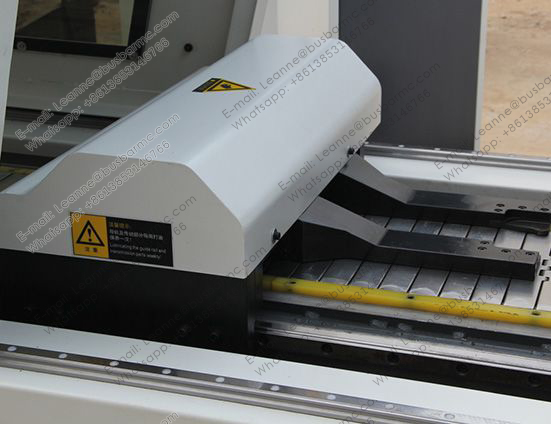

Besleme masası, kalıp tabanı, taşıma sistemi, servo kontrol ünitesi ve yardımcı tasarım sistemi ile istikrarlı ve güvenilir performans.
Kullanıcı dostu arayüz ve BMC bara işleme tasarım yazılımı ile gerçek zamanlı operasyon takibi.

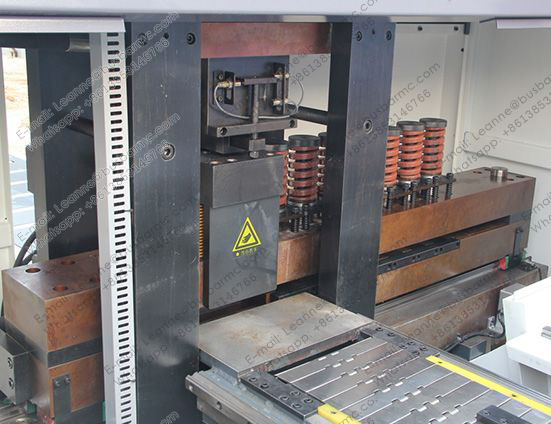

Süper dayanıklı kalıp tabanı: Düktil demirden üretilmiş olup, uzun süreli delme kalıplarının merkezini korur.

Teknik Avantajlar

✔ Tam otomasyon: Uzun bara işlemede otomatik kavrama geçişi.
✔ Esnek kalıp seçenekleri: Çoklu delme ve kesme kombinasyonları.
✔ Dayanıklılık: Aşınmaya dirençli malzemelerle uzun ömürlü kullanım.

Teknik Parametreler

Teknik Özellikler
Parametre	HQ400-S-7P/8P	HQ600-S-7P/8P
Model	HQ400-S-7P/8P	HQ600-S-7P/8P
Nominal Basınç	400KN	600KN
Maksimum İşleme Boyutu	12×160mm	15×200mm
Delikleme Aralığı	Φ4.3-25mm	Φ4.3-35mm
Maksimum Kalıp Sayısı	8 delik + 1 kabartma 7 delik + 1 kabartma + 1 kesme	8 delik + 1 kabartma 7 delik + 1 kabartma + 1 kesme
X Eksen Maksimum Seyahat	2000mm	2000mm
X Eksen Konumlandırma Hızı	60m/dak	75m/dak
Y Eksen Maksimum Seyahat	860mm	960mm
Y Eksen Konumlandırma Hızı	35m/dak	35m/dak
Z Eksen Maksimum Seyahat	200mm	310mm
Z Eksen Konumlandırma Hızı	35m/dak	35m/dak
Delme Doğruluğu	±0.2mm	±0.2mm
Konumlandırma Doğruluğu	0.10/500mm	0.10/500mm
Delme Hızı	100 kez/dak	120-150 kez/dak
Kontrol Eksen Sayısı	6 Eksen	6 Eksen
Makine Boyutları (U x G x Y)	10500mm x 2750mm x 1700mm	10500mm x 2900mm x 1800mm

Aksesuarlar

Opsiyonel Aksesuarlar
Ana Motor	Juli	ABB
Hidrolik Pompası	Tayvan Hydromax	Amerikan Albert
Solenoid Valfi	Tayvan Litand	Alman Rexroth
Kılavuz/Vida	HIWIN / TBI/PMI	HIWIN / TBI/PMI
Servo Sistemi	Exton	Alman Rexroth
Endüstriyel Bilgisayar	Tayvan PanelMaster (Dokunmatik Ekran)	Pekin Qiyang
Standart Aksesuarlar
8 set delme kalıbı, 1 makas bıçağı, 1 set bakım aracı ve sertifikalı kullanım kılavuzları.
